► X-Rite 手持式色差儀

eXact2 plus 分光密度計

色值檢測儀適用於所有印刷和包裝基材；靈活切換偏振和非偏振測量，用途非常廣泛；Mantis™視頻定位確保自信操作；配備WiFi連接功能，操作範圍、速度和安全性更加出色

X-Rite 愛色麗 eXact2 plus 分光密度計 (色差儀)

適用於紙張和薄膜的終極色彩測量工具

eXact 2 Plus色值檢測儀是具備強大功能的型號，不僅包括eXact 2和eXact 2 Xp的所有功能，還可評估同色異譜、不透明度和色彩力度，並靈活切換偏振和非偏振測量。

0.25 ΔEab

儀器台間差

< 1 sec

測量時間

45:0

光學測量結構

適用於紙張、柔性材料和基材的全能儀器

eXact 2 Plus色值檢測儀具備對偏振和非偏振基材進行測量的所有功能和特點。與其他eXact 2型號相同，eXact 2 Plus也具有Mantis™、數字放大鏡、直觀觸摸屏和非接觸測量等特點。

特殊測量功能

eXact 2 Plus色值檢測儀內置不透明度、同色異譜、色彩力度和紙張質量等特殊測量功能，是油墨生產商和印刷商開展色彩關鍵作業的理想選擇。eXact 2 Plus還提供1年的PantoneLIVE訂閱服務。

單次測量快速掃描M0、M1、M2、M3

eXact 2 Plus色值檢測儀可使用集成的掃描輪和色塊識別技術輕鬆切換單點和掃描模式，從而將測量速度提升17%。eXact 2 Plus可同時測量M0，包含UV/ ISO 13655:2017；M1（方法1 & 2），D50/ISO 13655:2017；M2，排除UV/ISO 13655:2017；以及M3-偏振/ISO 13655:20173。

完整的油墨和印刷解決方案

快速採集和可視化色彩數據，隨時尋找所需的信息。除了屏幕內嵌的質量控制和質量保證功能以及簡化的油墨工作流程外，eXact Plus色值檢測儀還提供更多的增強功能。其WiFi連接功能有利於在工廠的任意地點更快更安全地開展工作，此外還可輕鬆切換偏振和非偏振基材。

3種eXact 2型號從容應對各種基材

eXact 2適合對紙張進行色彩測量；eXact 2 Xp適合對薄膜、聚合物和金屬薄片進行色彩測量；eXact 2 Plus色值檢測儀適合對所有油墨、印刷和包裝基材進行色彩測量。

自如訪問X-Rite Link設備操作界面

使用X-Rite Link儀表板獲取設備健康和服務歷史方面的新智能信息，並為儀器遠程管理和更新軟件、固件、色彩庫和標準等。

設備保修服務讓您始終專注工作

所有eXact 2型號都提供端到端設備保修、意外損壞維修、設備借用以及維護保養計劃。

eXact2在印刷色帶掃瞄上的應用

摘要

本文介紹和分析了eXact2在印刷行業中如何從色帶測量方案上為印刷標準化助力，作為單角度分光光度儀，它在手動掃瞄技術上有了很大進步，適合於多種印刷和包裝色帶快速掃瞄測量的應用場景。

關鍵詞

色帶掃瞄，儀器，掃瞄軟體，印刷色帶

正文

隨著印刷行業對顏色測量效率的提高，印刷色帶掃瞄的需求越來越多，eXact2在色帶掃瞄識別技術上做了更近一步的提高。作為顏色品控的基本工具，它在印刷標準化中也扮演著極為重要的作色。印刷生產中所用到的色帶類型繁多、內容各不相同，下面我們通過分析eXact2在不同色帶測量方案上的差異，來更好的區分它如何更好的服務於印刷生產的顏色品控。

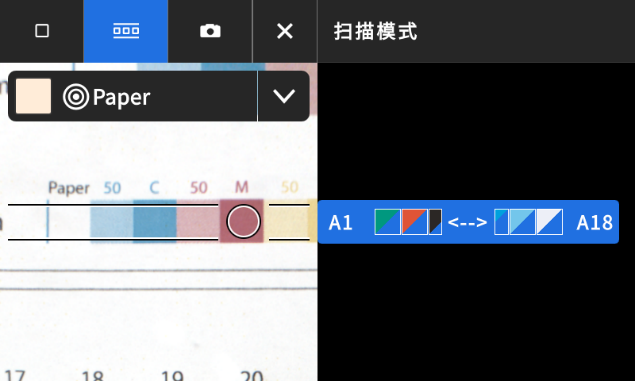

eXact2測量設備的所有版本均標配了掃瞄滾輪，不需要經過升級或加裝掃瞄底板就可以快速切換掃瞄模式，這對於頻繁掃瞄色帶的使用者非常友好。此外eXact2內部添加了高解析度相機，使用影像定位代替了物理定位視窗，在儀器掃瞄行進中可以更直觀地觀察掃瞄速度、掃瞄位置是否正確。

另外eXact2採用非接觸測量，測量孔徑和被測樣品之間保持一定的測量距離，這樣掃瞄之後不會弄髒印刷樣張和測量設備。 Wifi無線連接方式也可以讓掃瞄過程中不再需要拖著長線，便於掃瞄操作。掃瞄滾輪可以通過按鈕一鍵控制是否可以轉動，這樣便於在單點和掃瞄之間靈活切換。

eXact2在印刷色帶測量中

有以下幾種應用方式：

1. eXact2 + DataCatcher掃瞄

DataCatcher是eXact2標配的數據導出軟體，集成在Suite軟體中，它可以匯出常見的密度、反射率、色度值等參數，可以導出到eXcel、Word等檔中進一步編輯排版品控報告，也可以通過此數據採集方式開發適合於自己印廠的自定義軟體程式。

DataCatcher設定介面

數據匯出內容

色帶類型：無間隔色帶、有間隔色帶

前期預設：測量前需要預先設置導出數據類型、色塊寬度、間隔寬度、色塊數量、測量狀態等

掃瞄方案的優點：不需要預設每個色塊的標準值、色帶中色塊的排列順序、色塊高度，前期設定工作很簡單

掃瞄方案的局限性：匯出到eXcel中的數據需要進一步排版，需要對eXcel非常熟悉; 匯出的內容有局限性，無法看到色差、網點擴大數據; 如果要通過此數據採集方式開發軟體，需要工廠具備一定的軟體開發能力

2. eXact2 離線掃瞄

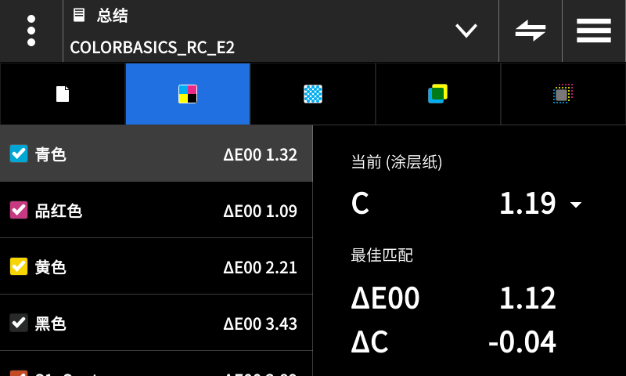

我們也可以通過Suite軟體把色帶提前在標準範本中設定好，然後再把標準範本傳輸到儀器內，然後在不藉助軟體的前提下進行掃瞄，掃瞄之後直接在儀器上查看數據結果。 此方法可以用於儀器內部自帶的G7、PSO、JapanColor或者自定義的任意工作範本，可以快速通過掃瞄色帶的方式檢查印品是否符合印刷標準化的要求。

色帶類型：無間隔色帶、有間隔色帶

前期預設：測量前需要在Suite軟體中對色帶進行預設，需要設置色塊色值、色塊尺寸、間隔寬度、排列順序、測量狀態、容差等資訊

掃瞄方案的優點：掃瞄時不需要藉助軟體，單機即可完成掃瞄和查看結果的過程，非常適合於短色帶的掃瞄; 可以查看每個測量參數的差異值，便於操作者及時調整顏色偏差

掃瞄方案的局限性：需要根據自己當前使用的印刷色帶在軟體中提前編輯好顏色標準和色帶排列順序，編排色帶的工作需要藉助Suite軟體才能完成

3. eXact2 + ColorCert 掃瞄

借助於強大的ColorCert品控軟體，在控制內容和掃瞄報告上可以獲得更全面的印刷顏色流程控制。所有測量標準及參數可以打包集成於一個作業檔中，便於印廠下載和打開顏色標準，如作業名稱為：Drupa_label_paper_Mango.ccj作業中包含了如下作業資訊：

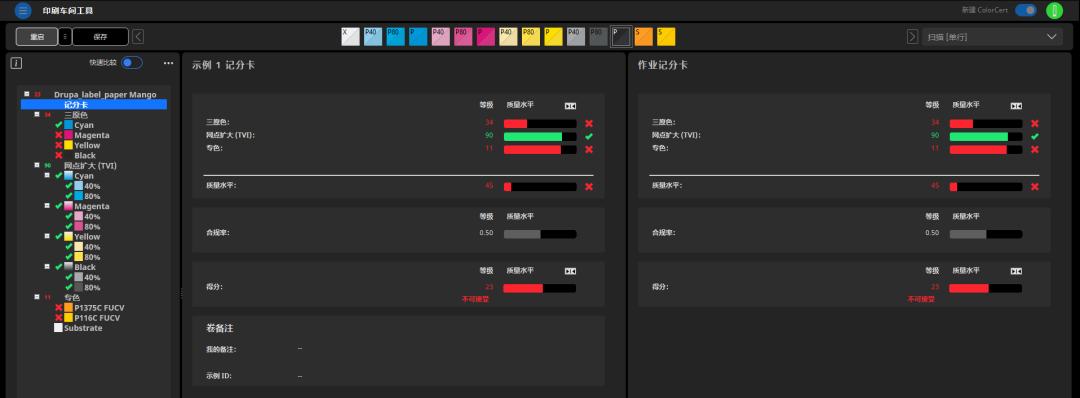

在連接儀器掃瞄之後可以獲得印刷樣張在每個參數的詳細差異數據及打分報告：

可測參數：紙張色差及白度、四色和特別色的實地色差及最佳匹配、四色及特別色的網擴、小網點網擴、疊印色差和疊印率、灰平衡色差和密度、50%色塊色差、視覺缺陷檢查、背景色色差檢查、綜合及分類評分等。

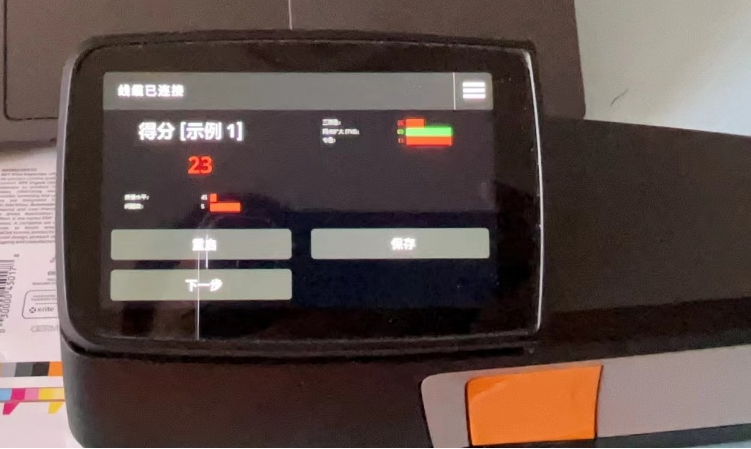

掃瞄之後在儀器的測量介面上也可以看到測量結果的報告，以及在機器直接進行重新測量、保存等操作，提高掃瞄的效率。

色帶類型：無間隔色帶、色塊大小一致，對於網擴的測量需要添加紙白色塊

前期預設：測量前需要在Colorcert軟體中對色帶和顏色標準進行預設，需要設置色塊色值、測量參數、色塊尺寸、色塊排列順序、測量狀態、容差、評分項目等資訊

掃瞄方案的優點：掃瞄之後對於數據結果的分析和報告非常全面，印廠在打開作業文件之後的操作也非常簡單，可以説明印廠全面的分析印品的顏色品質，可以連接雲端資料庫下載作業標準、上傳測量評分結果給品牌，方便於連接品牌和印廠之間建立閉環的顏色控制流程

4. eXact2 + pressSIGN 掃瞄

pressSIGN也是一款印刷品質評分軟體，類似於Colorcert，可以對印刷品各個參數進行分類評測，從pressSIGN11.2開始已經加入了eXact2，從評測效果來看，更新到11.3.8的版本在連接上和測量速度上都更快更方便。

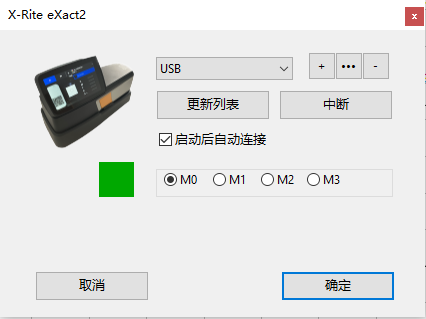

左圖為eXact2與pressSIGN

設備連接介面

上圖為eXact2掃瞄色帶之後各項印刷參數的評測結果。

掃瞄方案的優點：可以自定義色帶內容和顏色標準，可以通過簡單的分數判斷哪些印刷參數不符合印刷標準。

結束語

eXact2的掃瞄最大長度為1120mm（44英寸），支援Wifi和USB兩種連接方式，從印刷色帶的掃瞄便利性和易用性上都有了很大的改進，無論是單機掃瞄還是連接各種軟體進行掃瞄，在測量設備的配置上都更容易操控，有興趣的朋友不妨使用設備一試。

規格

將此產品用於以下行業

孔徑	1.5 mm，2 mm，4 mm或6 mm
電池	鋰離子電池，3.63VDC，4750mAh
BestMatch功能	支持
校準	在充電基座上完成
色差	CIE ∆E* (1976)，∆ECMC，CIE ∆E* (2000) 和CIE ∆E* (1994)
色彩空間	CIE Lab，CIE LC*h°
通信接口	USB-C；Wi-Fi
連接性	USB-C；Wi-Fi
密度範圍	0.0 D – 3.0 D
密度標準	Status A、E、I、T和G

尺寸（長，寬，高）	21.2 cm x 7.7 cm x 7.7 cm (LxWxH) 8.4" x 3.0" x 3.0" (LxWxH)
G7認證	是，內置G7、PSO、Japan Color作業模板
濕度	30%到85% RH（非凝露）
光源	A，C，D50，D55，D65，D75，F2，F7，F11，F12
導入/導出格式	CxF3
行業標準	ISO 5-4:2009(E)，ISO 13655:2017
儀器顯示器	彩色觸摸屏，800 x 480像素
儀器台間差	平均值：0.25 ΔEab 大值：0.45 ΔEab（M3：0.55 ΔEab）（在愛色麗生產標準的條件下測量，溫度為23°C +/- 1°C，相對濕度為40-60%，使用12塊BCRA色磚和一塊白色參考陶瓷片（D50, 2°））
支持的語言	中文（簡體）、中文（繁體）、保加利亞語、捷克語、丹麥語、荷蘭語、英語、芬蘭語、法語、德語、希臘語、匈牙利語、意大利語、日語、韓語、波蘭語、葡萄牙語、羅馬尼亞語、俄語、塞爾維亞語、斯洛文尼亞語、西班牙語、瑞典語、泰語、土耳其語、越南語
光源	LED
Macintosh	MacOS X 10.15，10.16
測量條件	M0、M1（Part2）、M2、M3
測量幾何結構	45°:0°環形照明光學元件，ISO 13655:2017
測量時間	< 1 秒
NetProfiler支持	是
觀察角度	2°和10°
工作溫度範圍	10°C - 35°C 50°F - 95°F
PantoneLIVE支持	是，內置彩通色庫
合格/不合格指示	是
掃描長度	大值：1,120mm (44”)
掃描能力	是，內置掃描功能
服務指示燈	校正提醒
短期可重複性- 密度	CMYK為+/- 0.01 D（Status E或Status T測量值，大誤差對應於2.0 D下每5秒進行10次測量的平均值，但M3 Yellow對應於1.7 D下的數值）
短期可重複性- 白色	0.02 ΔEab（標準差）白色BCRA（誤差對應於每5秒進行20次測量的平均值）
單程掃描	M0，M1，M2，M3
軟件開發套件	是
光譜分析儀	DRS光譜引擎
光譜間隔	10 nm
光譜範圍	400 nm - 700 nm
標準	內存容量支持存儲5萬多種標準
儲存溫度範圍	-20°- 50°C -4°- 122°F
支持的基材	紙張、瓦楞、紙板
用戶體驗	啟動嚮導、可配置、自定義工具套件、可升級
電壓	12 VDC @ 2.5 A（充電基座電源）
保修期	2年
重量	620g,1.4 lbs.
包裝內容	帶USB-A轉接頭的USB-C數據線、適配器、軟件光盤及說明書、充電站/充電基座、快速入門指南、手提箱、ISO 9000證書
